浅谈沥青混凝土路面施工质量控制

1、沥青混凝土总述

沥青混合料是由矿料与沥青结合料拌和而成的混合料的总称。按材料组成及结构分为连续级配、间断级配混合料。按矿料级配组成及空隙率大小分为密级配、半开级配、开级配混合料。按公称最大粒径的大小可分为特粗式（公称最大粒径大于31.5mm）、粗粒式（公称最大粒径等于或大于26.5mm）、中粒式（公称最大粒径16mm或19mm）、细粒式（公称最大粒径9.5mm或13.2mm）、砂粒式（公称最大粒径小于9.5mm）沥青混合料。按制造工艺分为热拌沥青混合料、冷拌沥青混合料、再生沥青混合料等。
    2、质量管理与控制的内容

与其他产品一样，沥青混凝土路面也是工、料、机三个主要因素结合而生产出来的。因此，沥青混凝土路面的质量管理与控制就是对工、料、机的管理与控制。
    2.1对人的管理

生产过程中各工序和主要岗位(含管理人员)必须由有经验的人员或经过培训取得上岗资格的人员操作或管理。要有明确、严格的岗位责任制，要有严格的奖惩措施，要把每个人的切身利益与产品的质量紧密联系起来。使他们既有干好的技能，又有干好的愿望和动力。要经常对全体员工进行产品质量重要性的教育，特别是各级领导者必须牢固树立质量是企业生命的思想。

2.2原材料的管理与控制

对用于永久性工程的材料，应严格按有关规定和要求进行质量检验，把好原材料质量关，保证使用的原材料全部合格。对各种混合料的管理与控制：首先是抓配合比设计，使用于生产的配合比设计理想；然后是抓生产过程中的质量管理与控制。对沥青混合料来说：一是控制好油石比和矿料级配，二是控制好各个环节的温度。发现问题及时调整，这两个问题控制好了，质量就有保证。对半刚性基层、底基层混合料主要是控制好水泥、石灰等稳定材料的剂量，这是保证强度符合要求的主要因素，不得减料，必须用足；其次是生石灰消解要充分，过筛要严格，防止未消解的石灰块，否则将造成路面拱起；此外，含水量要适当，否则难以压实。

2.3对施工机械的管理

先进、良好的机械设备是保证质量、提高效率、加快进度与改善劳动条件的基础。机械管理主要是让各种路面施工机械处于良好状态、充分发挥其应有的作用。拌和厂和工地应有一个精干的机械维修小组并配备足够、适用的机具和易损零配件。一旦发生故障应能很快排除或修复。各类操作机手应持证上岗，严格按操作规程运行。漏油的机械、车辆不应上路，以避免给路面造成污染和损坏。

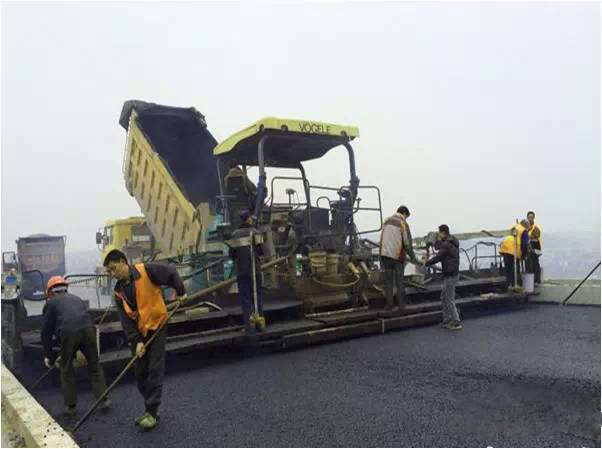

    3、沥青混合料摊铺时的质量控制措施

    3.1沥青含量的直观检查

如果沥青料又黑又亮。料车上的混合料呈圆锥状或混合料在摊铺机受料斗中“蠕动”则表明沥青含量正常。如果混合料特别黑亮，较车上的混合料呈平坦状或沥青结合料没有充分烘干，表面上看起来沥青太多，如果混合料呈褐色，暗而脆，粗骨料没有较完全裹覆，受料斗中混合料不“蠕动”，则表明含量太少。


3.2混合料温度

沥青混合料在正常摊铺和碾压温度范围内，往往冒出淡兰色蒸气。沥青混合料产生黄色蒸气或缺少蒸汽，说明温度过高或过低。通常在料车到达工地时，测定混合料的温度，有时在摊铺机后测定。每天早晨要特别注意做这项检查，因此时下承层表面温度和气温都较低，平时只要混合料似有温度较低现象或初次碾压，而压路机跟不上时，则应测定温度。测量铺层的温度时，应将温度计的触头插进未压实的面层中部，然后把触头周围轻轻用足踏实，目前也有许多地方采和电点温计测定。


3.3厚度检测


摊铺机在摊铺过程中，应经常检测虚铺厚度。

3.4表观检查

未压实混合料的表面结构无论纵向或横向都应均匀、平整、无撕裂、小波浪、局部粗糙、拉沟等现象，否则，查明原因，及时处理。


3.5摊铺中的质量缺陷及防治对策

摊铺中常见的质量缺陷主要有：厚度不准、平整度差、混合料离析、裂纹、拉沟等。为了防止和消除在施工中可能发生的各种质量缺陷，应注意以下几点：

（1）浪形基层的摊铺。不必考虑摊铺厚度的均一性，实际的混合料用量应比理论计算的要多。在波浪地段，即使摊铺得很平整，在碾压后仍会出现与基层相似的波形，因此对有大波浪的基层应在其凹陷处先铺上一层混合料，并予以压实。

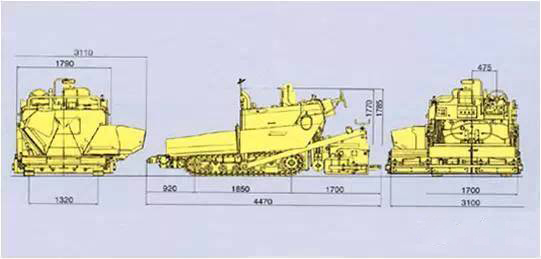

（2）摊铺机的操作及本身的调整摊铺质量很大，摊铺时的质量控制。先从摊铺机性能抓起，全套摊铺设备尽量用相同品牌，型号尽量相同，新旧差别要小，现场工程技术人员要懂得摊铺机的主要构造并能作相应的调整。在供料系统上，受料斗空板不能每一车料收一次，要利用刮板输送器和料斗阀门控制好进入摊铺室的供料量，布料高度一般占2/3，并确保沿螺旋全长布料一致。要选择合适的料斗阀门开度，使其与供料速度恰当配合，进而达到刮板输料器连续、均匀地供料。在预压整平系统上，如振捣梁预先捣实、熨平装置整面熨平，则密实度低；如振捣熨平装置同时进行振实整面熨平，则密实度也低；要利用摊铺机自动找平系统调平路拱；要及时调整熨平板和拱度等结构参数，确定松铺系数，调整布料器高度、夯锤频率及供料系统。

（3）沥青混合料的性质也是影响摊铺质量的主要原因之一。混合料的性质不稳定，易使摊铺厚度发生变化。如果温度过高，沥青量过多，矿粉掺量过多等都会使铺层变薄。

（4）沥青混合料中的沥青与矿粉过量减小其承载力，所以熨平板的工作迎角应增大，使铺层增厚一些，这种混合料还容易受温度的影响。一般温度应控制在140～160℃的范围内，当高于此范围后，混合料变软而承载力大大降低。温度过低时，混合产又会变硬，当矿料中的大颗粒尺寸大于摊铺厚度时，在摊铺过程中该大颗粒被熨平板拖着滚动，使其最大粒径小于摊铺厚度的一半。


4、沥青混合料压实时的质量控制措施

4.1碾压温度

碾压温度和高低，直接影响沥青混合料的压实质量。在实际施工中，要求在摊铺过程完毕后及时进行碾压，一般来说。沥青混合料的最佳压实温度110-120℃之间，最高不超过160℃。碾压要掌握好碾压时间，碾压有效时间是从开始摊铺到温度下降到80℃之间的时间，混合料开始摊铺后温度下降最快，大约每分钟4～5度，所以在摊铺开始后要紧跟摊铺机作业，争取有足够的压实时间。


4.2选择合理的压实速度与遍数合理的压实速度

对减少碾压时间，提高作业效率有十分重要的意义。在施工中。保持适当的恒定碾压速度是非常重要的。一般速度控制在2～4km／h，速度过低。会使摊铺与压实工序间断，影响压实质量，从而可能需要增加压实遍数来提高压实度。碾压速度过快，会产生推移，横向裂纹等。选择碾压速度的基本原则是：在保证沥青混合料碾压质量的前提下，最大限度地提高碾压速度，从而减少碾压遍数，提高工作效率。压实质量的检测应根据合同有关文件的规定及要求进行。主要检测项目有压实度，厚度，平整度，粗糙度，而且要求表现密实均匀。当沥青混合料碾压成型后，其缺陷一般很难修整。对于一些较大缺陷，如厚度不足，平整度太差，松散，泛油等应及时返工，即使已成型也要返工，对松散，泛油往往是局部返工，而对厚度不足或平整度太差的往往要求一段落返工。当然，经济损失是较大的，因此，现场压实过程中质量的检查与问题的纠正是十分重要的，要努力把缺陷降低到最低程度，最好不出现返工现象。


5、结束语


沥青路面平整度涉及的面很广，影响因素多。沥青混凝土路面施工的关键是人员、材料、设备的合理配置。在施工过程中要善于总结，克服不良人为因素，注重引进新技术、新材料、新工艺、新设备。对整个施工过程实施有效的动态管理，严格控制各种试验及检测。施工当中发现问题及时处理，只有加强管理，精心组织施工，才能铺筑出高质量、高水平的沥青混凝土路面，创造优良工程。
